探秘光模塊與跳線：解鎖高速數據傳輸?shù)拿艽a

?引言：

在當今數字化飛速發展的時代，我們每天都在享受著高速網絡帶來的便捷，無論是流暢觀看高清視頻、進行實時視頻會議，還是企業高效處理海量數據，都離不開穩定且高速的數據傳輸。而在數據傳輸?shù)谋澈螅幸粚Α包S金搭檔”——光模塊與跳線，它們雖不常被大眾所熟知，卻在網絡通信中扮演著至關重要的角色。今天，就讓我們一同揭開它們的神秘面紗

光模塊：數據傳輸?shù)摹皠恿σ妗?/span>

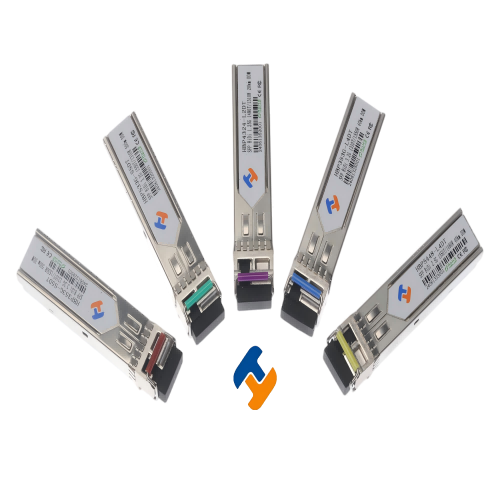

光模塊的定義與作用

光模塊，全稱為光收發一體模塊，是進行光電和電光轉換的光電子器件。簡單來說，它就像是一個神奇的“翻譯官”，在發送端將電信號轉換為光信號，通過光纖進行傳輸；在接收端，再將光信號轉換回電信號，供設備處理。這一轉換過程使得數據能夠在光纖中以光速進行長距離、高速率的傳輸，大大提高了數據傳輸?shù)男屎头€(wěn)定性。

光模塊的分類與特點

按傳輸速率分類

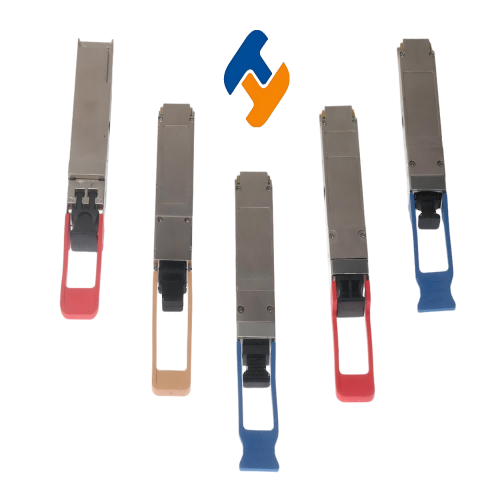

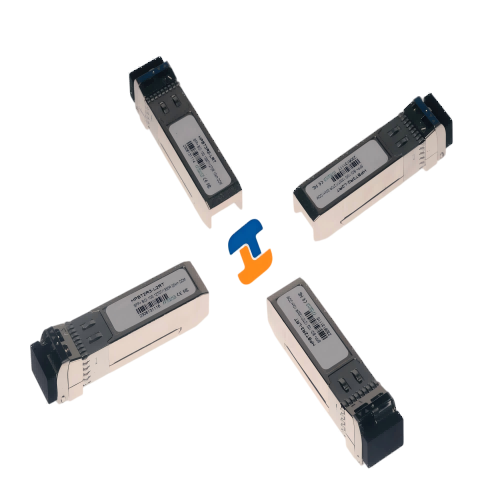

常見的有1.25Gbps、10Gbps、25Gbps、40Gbps、100Gbps 等。隨著網絡帶寬需求的不斷增長，更高傳輸速率的光模塊也在不斷涌現。不同傳輸速率的光模塊適用于不同的網絡場景，如 1.25Gbps 光模塊常用于早期的以太網接入和光纖到戶（FTTH）應用；100Gbps 光模塊則廣泛應用于數據中心、骨干網等對帶寬要求極高的場景。

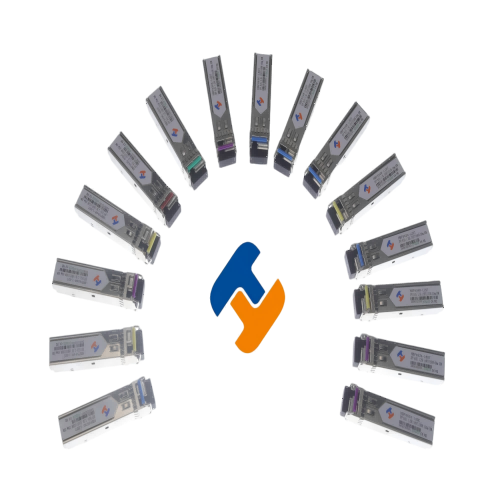

 按封裝形式分類

 常見的有 SFP、SFP+、XFP、QSFP+、CFP 等。不同的封裝形式具有不同的尺寸、接口類型和性能特點。例如，SFP 封裝體積小、成本低，適用于對空間要求較高的設備；QSFP+ 封裝則支持更高的傳輸速率和更多的通道數，適合高速數據傳輸場景。

按傳輸距離分類

 可分為短距離、中距離和長距離光模塊。短距離光模塊通常用于數據中心內部的設備互聯，傳輸距離一般在幾百米以內；長距離光模塊則可實現數十公里甚至上百公里的傳輸，適用于城域網和骨干網等場景。

跳線：數據傳輸?shù)摹案咚俟贰?/span>

跳線的定義與作用

跳線，也稱為光纖跳線，是一種兩端帶有連接器的光纖線纜，用于連接光模塊和光纖配線架、交換機、路由器等設備，實現光信號的傳輸。它就像是一條條“高速公路”，將各個網絡節點連接起來，確保數據能夠順暢地流通。

跳線的結構與類型

結構

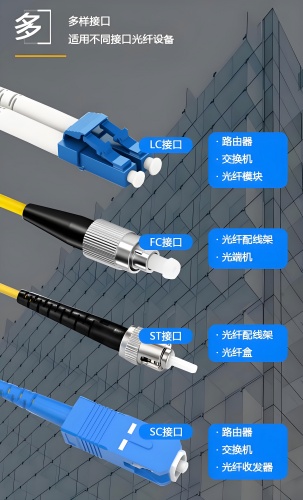

跳線主要由光纖芯線、加強構件、護套和連接器組成。光纖芯線是傳輸光信號的核心部分，通常由石英玻璃或塑料制成；加強構件用于增強跳線的抗拉強度，防止在布線過程中斷裂；護套則起到保護光纖芯線和加強構件的作用，同時提供一定的柔韌性；連接器則用于與光模塊或其他設備的接口進行連接，常見的連接器類型有 SC、LC、FC、ST 、MPO/MTP 等。應用最廣的是LC、SC以及MPO，LC又有單纖和雙纖；MPO接口則常用于高速傳輸場景，如 40G、100G 網絡，可實現多芯并行傳輸 。

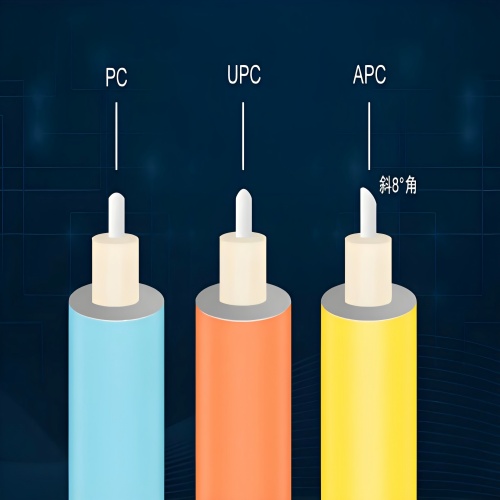

端面類型

PC、UPC和APC。PC端面是微球面研磨拋光，較為常見；UPC在PC基礎上進一步優化，插入損耗更小；APC端面呈8度角并做微球面研磨拋光，可有效減少反射。普通光模塊可使用PC或UPC端面跳線；而長距離、高速率或對反射要求嚴苛的應用場景，則需采用APC端面跳線。

光纖類型與模式

單模與多模

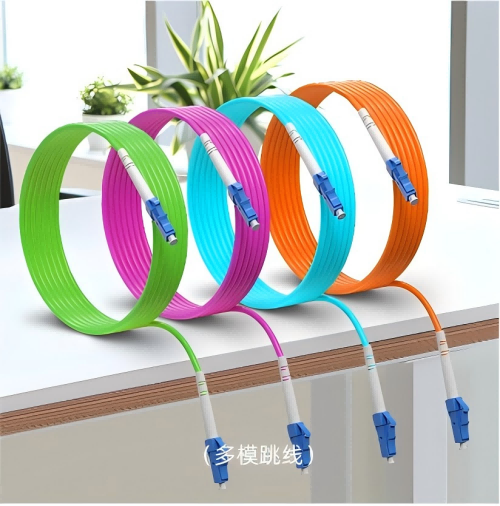

跳線模式分為單模和多模。單模光纖跳線適用于高速、長距離的傳輸，芯徑一般為9μm；多模光纖跳線適用于短距離、高速傳輸，芯徑一般為50μm或62.5μm。

顏色標識

單模光纖跳線通常用黃色表示，接頭和保護套為藍色；多模光纖跳線則用橙色或灰色表示，接頭和保護套用米色或黑色。

纜徑

指跳線光纖外護套的直徑，常見規格有2.0mm、3.0mm等。較細的纜徑更柔軟，便于布線；較粗的纜徑則能提供更好的機械保護。

 材質

跳線的材質涵蓋光纖材質和外護套材質。光纖材質主要為玻璃纖維；外護套材質有PVC（聚氯乙烯）、LSZH（低煙無鹵）等。PVC成本低，但燃燒時會產生有毒有害氣體；LSZH則具有環保、低煙、無鹵等優點，在對安全和環保要求較高的場所，如數據中心、寫字樓等，多選用LSZH材質外護套的跳線。

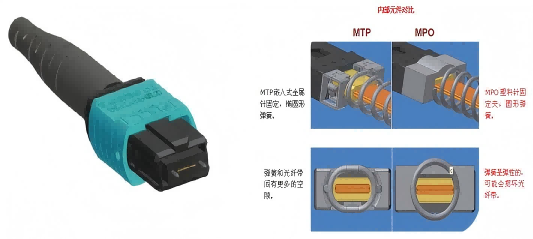

MPO跳線參數

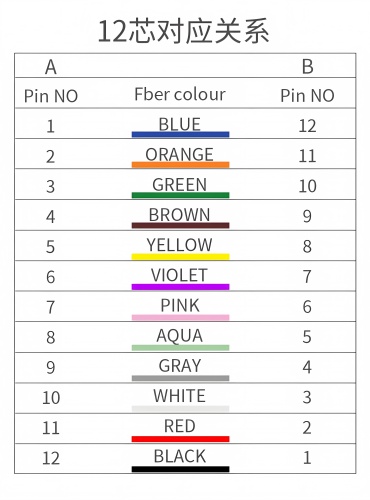

芯數：常見的有8芯、12芯、24芯等。像40G QSFP+、100G QSFP28等短距離光模塊常搭配8芯或12芯的MPO/MTP跳線。

極性：MPO線序有三種極性，分別是直通型（Type A）、交叉型（Type B）和成對交叉型（Type C），不同極性的MPO光纖跳線適用于不同的應用場景。

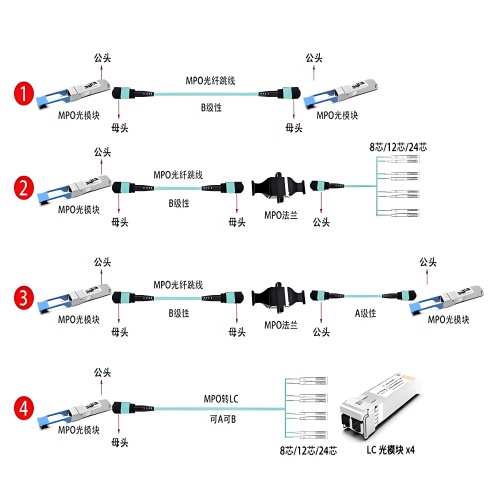

公頭母頭：MPO接口的跳線有公頭和母頭之分。一般光模塊接口采用公頭類型，與之連接的跳線則為母頭，遵循公母搭配原則。

長度：跳線長度一般有1m、5m、10m、20m、30m、50m等規格。應根據要連接的設備之間的距離選擇合適的長度。

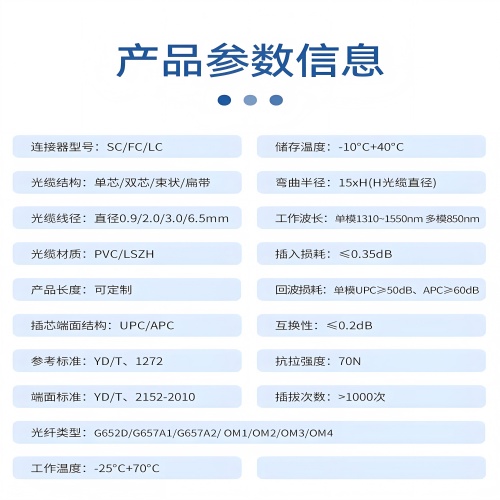

性能指標

插入損耗

指光信號通過跳線連接器時所產生的功率損耗，單位為dB。插入損耗越小，說明跳線的傳輸性能越好。一般來說，優質的跳線插入損耗應控制在0.3dB以下。

回波損耗

反映了跳線連接器對光信號的反射程度，單位為dB。回波損耗越大，說明連接器對光信號的反射越小，對系統性能的影響也越小。通常要求跳線的回波損耗大于45dB。

帶寬

對于多模光纖跳線而言，帶寬是指其能夠傳輸?shù)墓庑盘柕念l率范圍，單位為 MHz·km。帶寬越大，跳線能夠支持的數據傳輸速率就越高。

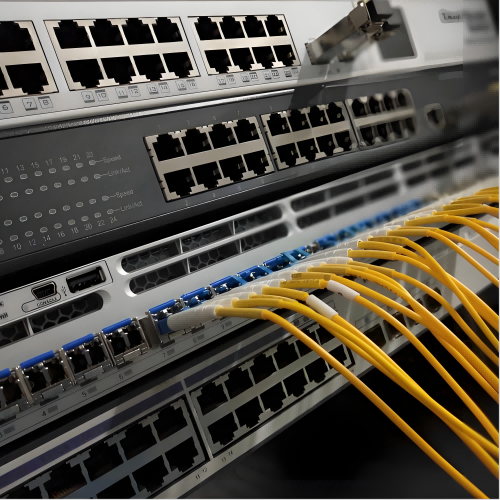

光模塊與跳線的協同工作

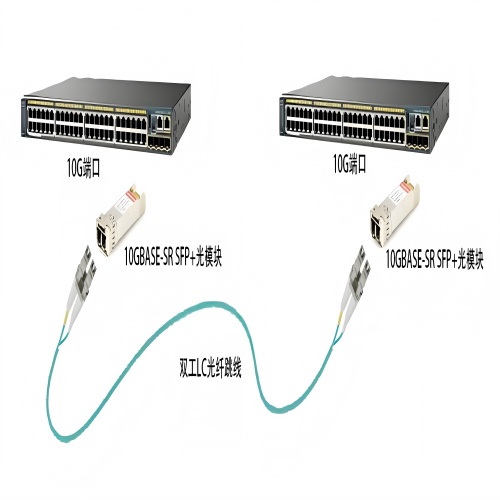

連接原理

光模塊與跳線通過連接器實現物理連接。當光模塊插入設備的接口后，跳線的一端插入光模塊的光接口，另一端插入另一個設備的光接口。在發送端，光模塊將電信號轉換為光信號，并通過跳線傳輸?shù)浇邮斩耍唤邮斩说墓饽K再將光信號轉換回電信號，完成數據的傳輸過程。

匹配要點

傳輸速率匹配：光模塊和跳線的傳輸速率必須一致，否則會導致數據傳輸錯誤或無法正常通信。例如，如果光模塊的傳輸速率為 10Gbps，那么跳線也必須支持 10Gbps 的傳輸速率。

光纖類型匹配

單模光模塊必須使用單模光纖跳線，多模光模塊必須使用多模光纖跳線。如果光纖類型不匹配，會導致光信號的衰減過大，影響傳輸距離和信號質量。

連接器類型匹配

光模塊和跳線的連接器類型必須相同，才能實現可靠的連接。例如，如果光模塊的光接口為 LC 類型，那么跳線的連接器也必須是 LC 類型。

光模塊與跳線的協同工作

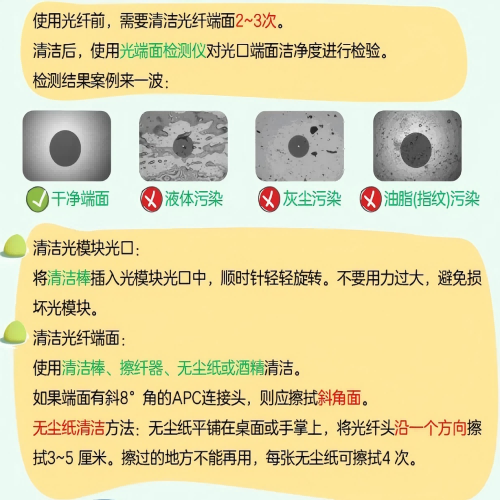

定期檢查

 定期檢查光模塊和跳線的連接狀態，查看連接器是否有松動、臟污等情況。 如果發現連接器臟污，應使用專用的清潔工具進行清潔。

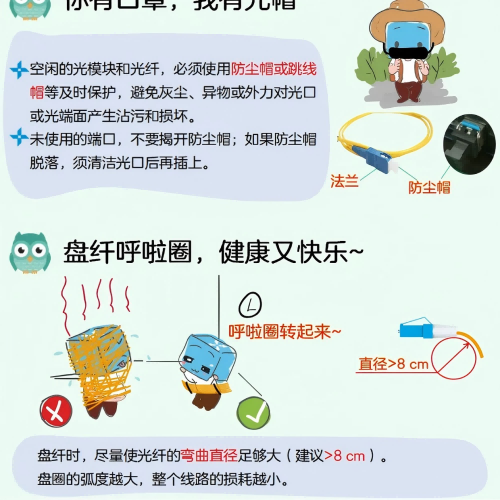

避免彎曲

 在布線過程中，避免過度彎曲跳線，以免損壞光纖芯線，影響傳輸性能。一般來說，跳線的彎曲半徑不應小于其外徑的 10 倍。

 防止拉扯

     在移動設備或進行布線調整時，要注意防止對跳線進行拉扯， 以免造成跳線斷裂或連接器損壞。

光模塊與跳線作為網絡通信中的關鍵組件，它們的高效協同工作為我們的數字化生活提供了堅實的保障。通過深入了解它們的原理、分類、應用場景以及選購和維護方法，我們能夠更好地選擇和使用這些產品，充分發揮它們的性能優勢，為構建更加高速、穩定、可靠的網絡環境貢獻力量。在未來，隨著技術的不斷發展，光模塊與跳線也將不斷創新和升級，為我們帶來更加卓越的數據傳輸體驗。
